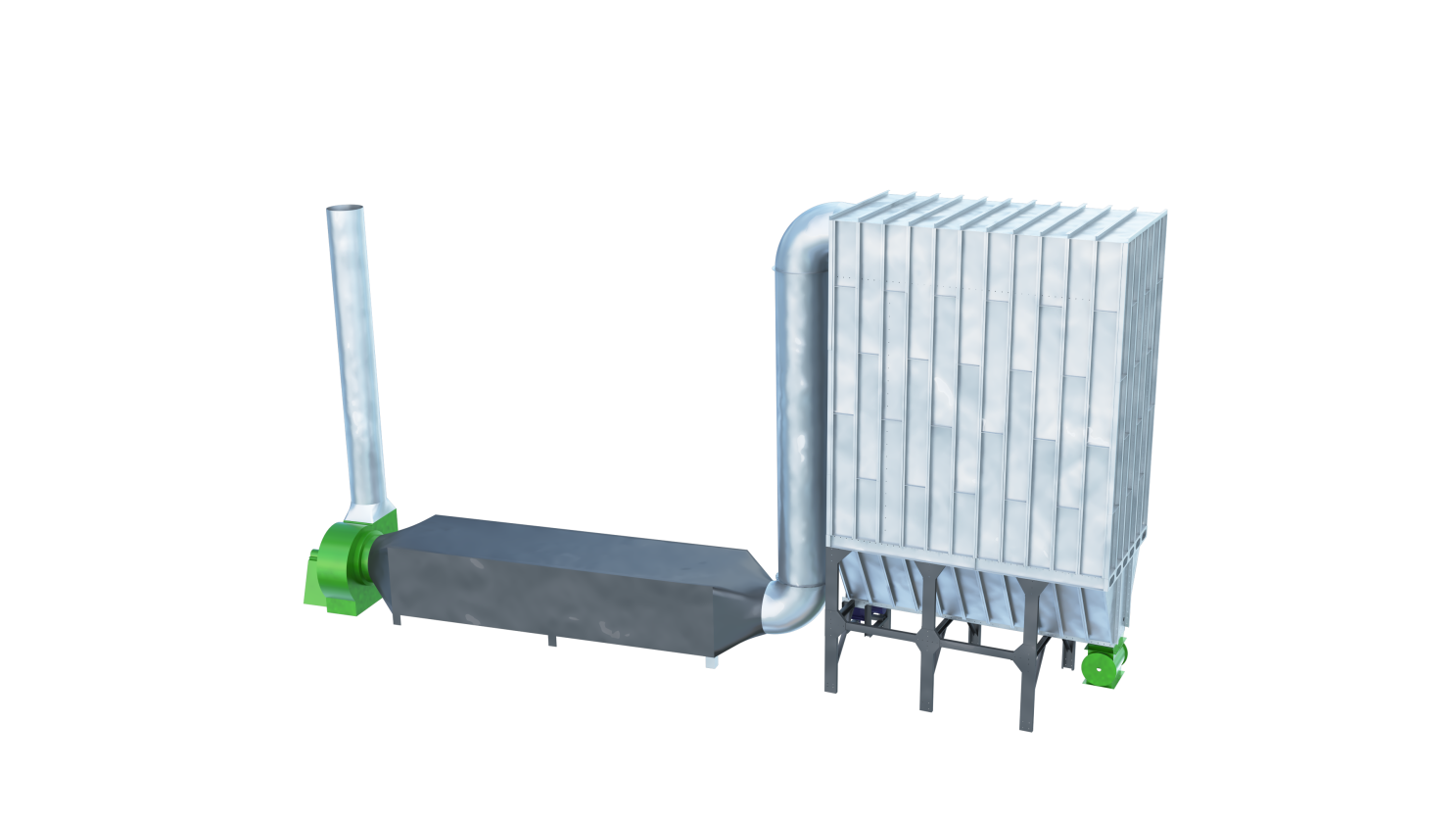

Systém odstraňování prachu je navržen tak, aby shromažďoval prach vznikající řezáním a kopírováním linky na výrobu podlah.Systém odstraňování prachu se skládá hlavně z horní skříně, zásobníku popela, systému dodávky popela a řídicího systému.Prach se do násypky popela dostává přes box z přívodu vzduchu.Některé velké prachové částice padají přímo do popelové násypky v důsledku setrvačné srážky a přirozeného usazování a jiné prachové částice stoupají do prostoru pytlů s proudem vzduchu.
Hlavní parametr
Ne. | Položka | Modelka | technické parametry |
1 | CNC pulzní kapsový filtr | SMZ-6A-285-4000 | 1) Q=55860 m3/h |
2) Filtrační plocha=465,5m2 | |||
3) Elektrostatický filtrační sáček, kužel | |||
4) Pružina: tlačná pružina | |||
2 | Dvoušnekový dopravník | GBS – 700 | 1) 5650 × 700 |
2) Výkon: 3KW | |||
3 | Vykladač | RV-5 | 1) Výkon: 1,5kw |
2) Funkce samokontroly, pozitivní a negativní rotace | |||
4 | Návrhový ventilátor | MQS5-54№10C | 1) Q=45000 m3/h～58000m3/h |
2) P=2500Pa | |||
3) N=75 kW | |||
4) S celkovým ocelovým rámem stroje a tlumiči | |||
5 | Hlavní potrubí | φ=820～φ250 | 1) Materiál: Pozinkovaná cívka |
2) Délka: ≤40m | |||
6 | Závěs na potrubí | 1) Materiál: Úhlová ocel plochá ocel, drátěné lano | |
7 | Elektrická ovládací skříň | 1) Automatické řízení frekvenčního převodu | |
2) Střídač: Taida | |||
3) Řízení: PLC | |||
4) Ovládání blokování | |||
5) 75 kW × 2, 2,2 kW × 2 | |||
8 | Pneumatický ventil | φ=560～φ=360 | |
9 | Protipožární sprej z odlučovače prachu | 1) Manuál | |
10 | Automatické přetlakové dveře odolné proti výbuchu | 1) Když je prachovka pod přetlakem, dvířka se automaticky otevřou | |
11 | Systém detekce teploty a alarm | 1) Řízení pomocí PLC | |
12 | Anti-bypass systém lapače prachu | 1) Řízení pomocí PLC |
Ostatní aplikační odvětví
1. Kovoobráběcí průmysl
Některé neželezné kovy v procesu výroby a tavení budou produkovat toxický prach, jako je beryliový prach způsobí plicní granulom;Křemičitý prach může způsobit pneumokoniózu;Arsenový prach může způsobit rakovinu plic.Prach dopadající na rotující části stroje zároveň urychlí opotřebení dílů, sníží pracovní přesnost a životnost stroje.
2. Přístavní manipulační průmysl
V procesu hromadné nakládky a vykládky a přepravy se v přístavu vytvoří anisolový prach a na skladovém dvoře se vyskytují problémy, jako je zaslepení a prach.Při kombinovaném efektu bude generovat vážné znečištění prachem a vzniknou bezpečnostní rizika, pokud nebudou včas řešena.
3. Ocelářský průmysl
V procesu výroby je snadné produkovat saze, prach, prach a další znečišťující látky.Tento druh látky neprospívá ochraně životního prostředí v dílně, ale přináší také bezpečnostní rizika, ale také poškozuje zdraví pracovníků dílny.Systém odstraňování prachu využívá potrubní síť pro sběr prachu k připojení rozhraní ventilu pro sběr prachu navrženého a uspořádaného na stěně nebo zemi dílny k pracovnímu hostiteli instalovanému na začátku potrubí.Když je hadička pro sběr prachu vložena do kteréhokoli z rozhraní, systém automaticky začne pracovat.Materiály (prach, průmyslové nečistoty atd.) absorbované kartáčovou hlavou budou absorbovány do sběrné nádoby na prach hlavního motoru.
