Řešení hracího automatu

Drážkovací stroj se používá hlavně pro drážkování desky, nejprve otevřete dlouhou stranu, poté otevřete krátkou stranu.Starspla vyrábí hrací automaty v běžné i prémiové verzi.Běžná verze je model 6+6 a model 8+8 a vysoká verze je drážkovací stroj na rybí kosti.

Technologický proces

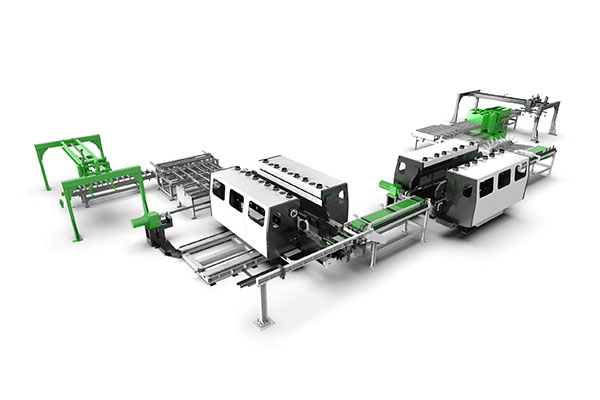

Vakuová přísavka se používá ke zvedání velké desky na hydraulické zvedací plošině na dopravníkový nakloněný válečkový stůl, po umístění do podélné víceřezové pily, nařezané na 6-10 kusů, po urychlovacím válečkovém stole, zvedací pásový stroj pro 90 stupňů řízený dopravník, flip do podélného separačního pásu stroje, a pak podélné a horizontální drážkování, spojené s flip plate stohování, umělé balení.

Hlavní parametr

1. Maximální zásobník: 1000 mm;Specifikace velkých desek: délka 1250 mm, šířka 950 mm, tloušťka 4-15 mm.

2. Specifikace malé desky: šířka 125-600mm.Velkou desku nařežte na maximálně 10 menších desek.

3. Rychlost a produktivita: hlavní rychlost a frekvence celé linky: podélné frézování 60-80m/min, cca 60 kusů standardní desky za minutu (standardní deska 8,2*150*1220, plocha jednoho kusu 0,18 metrů čtverečních).

① Fáze A: Vakuový sací systém 10krát za minutu.

② Sekce B: Velký talíř je nakrájen na 6 malých talířů a malý talíř může dosáhnout 60 kusů za minutu

③ Sekce C: rychlost podélného dvojitého frézování 80 metrů, 60 kusů standardní desky;Rychlost bočního oboustranného frézování je asi 30 m/min.Vzdálenost mezi tlačným hákem je 400 mm a za minutu lze zpracovat 75 standardních desek rychlostí 30 m/min.

④ Segment D: Balení 6-8krát za minutu.(10 kusů standardní desky v krabici)

Výpočet výstupu:

Předpokládaný skutečný výkon: (podle standardního štítku 60 kusů za minutu, 8 hodinová směna denně, efektivita výroby se očekává 80 %, efektivita zařízení je 80 %, 300 pracovních dní v roce).

① Roční produkce jedné třídy je asi 1 milion čtverečních metrů (60*0,18*60*8*0,8*300*0,8= 995 328).

② Roční produkce dvojité třídy může být asi 2 miliony metrů čtverečních.

③ Maximální denní výkon (tři směny) je asi 10 000 metrů čtverečních.

Rozsah velikostí hotových podlah

Aplikace:

Podle různých aplikací zahrnuje zejména následující aspekty: automobil, letectví, stavebnictví a další.
